Kernefaktorerne for valg af PPR-rør er fire nøgleelementer: arbejdstemperatur, systemtryk, applikationsmiljø og flowbehov. Jo højere temperatur og jo større trykudsving, jo mindre S-værdi og jo tykkere skal rørvæggen være. Armaturets trykklassificering må ikke være lavere end de tilsvarende rør.
1. Forståelse af rørserie S og nominelt tryk PN
S står for rørserier. Jo mindre S-tallet er, jo tykkere er rørvæggen, og jo stærkere er dens tryk- og varmemodstand.
• S5 (PN12.5, 1.25MPa): Tyndvæg, kun egnet til normal temperatur lavtryk koldt vand
• S4 (PN16, 1,6 MPa): Standardvalg til normale koldtvandsforhold
• S3.2 (PN20, 2,0 MPa): Velegnet til både koldt og varmt vand, grundlæggende konfiguration til varmt husholdningsvand
• S2.5 (PN25, 2.5MPa): Tyk væg til højhuse, varmtvandscirkulation og høje temperaturforhold
Bemærk: Under varmtvandsforhold falder rørets faktiske trykbæreevne, når temperaturen stiger. Anvend ikke den nominelle PN-værdi direkte ved normal temperatur.
2. Valg efter temperaturforhold
Koldt vand (Langsigtet mindre end eller lig med 40 grader)
• Lave boliger med stabilt tryk: S5 / S4
• Højhuse eller booster-koldtvandsledninger: Prioriter S3.2 for at reservere sikkerhedsmargen til tryksvingninger
• Varmtvandsrør kan bruges til koldt vand, men koldtvandsrør må aldrig bruges til varmt vand på længere sigt. Høje temperaturer fremskynder aldring og revner.
Varmt brugsvand (langsigtet 60-70 grader)
• Standard stikledninger til husholdningsvandvarmere: Minimum S3.2
• Højtliggende varmtvandsledninger, cirkulationssystemer, solrørledningssystemer: S2.5
• Når kortvarige spidstemperaturer nærmer sig 90 grader, skal der anvendes rør og fittings af S2,5 eller højere kvalitet, og det faktiske arbejdstryk bør reduceres tilsvarende.
3. Valg efter bygningstype og vandforsyningstryk
Lave huse, 1-6 etagers beboelsesejendomme med stabilt kommunalt vandtryk
• Koldt vand: S4; Varmt vand: S3.2
• Rørdiameter: Hovedindløb 25 mm, afgreningsender 20 mm
Højhuse med boosterpumpeforsyning og store trykudsving
• Koldtvandsledninger: S3.2; Varmt vand: S2,5 hele vejen igennem
• Hovedrør anbefales ved 25-32 mm for at udligne trykstød og reducere risikoen for sprængninger
Villaer, store boliger, erhvervslokaler med mange vandpunkter
• Forstør hovedindløbet til 32 mm for at sikre flow
• Varmtvandscirkulationskredsløb forenet ved S2.5 for at reducere slid fra temperatur- og trykcyklus
4. Valg til specielle anvendelsesscenarier
Solar vandvarmer rørledninger
• Vandtemperaturen svinger meget med lejlighedsvis høje temperaturer. Brug S2.5 til alle rør og fittings.
• Til udsat udendørs installation, brug UV-bestandig modificeret PPR. Almindelig PPR vil blive skørt og ældes hurtigt under længere tids sollys.
• Påfør isoleringsbeskyttelse, når det er muligt.
Udsatte rør
• Indendørs udsat: Prioriter S3.2 eller derover. Fastgør med rørclips. Tilføj ekspansionskompensation for lange løb for at modvirke termisk ekspansion og sammentrækning og forhindre spændingslækage ved samlinger.
• Udendørs udsat: Skal bruge UV-resistent modificeret PPR eller give skyggebeskyttelse for at forhindre accelereret aldring fra direkte sollys.
Skjulte rør (i vægge eller under jorden)
• Prioriter S3.2/S2.5. Undgå tung belastning over nedgravede rør. Minimer samlinger i skjult installation for at reducere fremtidige vedligeholdelsesbesvær.
Industriel lavtryksvæsketransport
• Forøg sikkerhedsfaktoren baseret på middeltemperatur og faktisk arbejdstryk. SDR for fittings må ikke overstige SDR for rør. Fittings trykklassificering må ikke være lavere end for rør.
5. Valg af rørdiameter (flowbetingelser)
• DN20 (ydre diameter 20 mm): Grenender til brusehoveder og vandhaner
• DN25 (ydre diameter 25 mm): Husholdnings hovedindtag, mest almindelig størrelse
• DN32 (ydre diameter 32 mm): Hovedindtag til store boliger, kommercielle rum og lave højhuse
Valget er baseret på yderdiameter. DN20 svarer til 20 mm ydre diameter og så videre. For flere vandpunkter, der arbejder samtidigt, skal hovedrørets diameter forstørres passende for at undgå utilstrækkelig flow.
6. Vigtige principper for tilpasning
1. Armaturets trykklassificering skal være lig med eller højere end rørenes. Brug ikke fittings af lav kvalitet med højtryksrør.

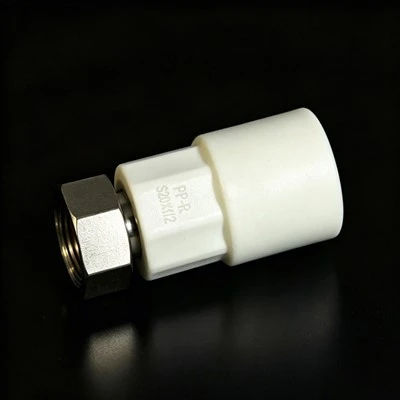

2. Tilbehør, der anvendes i varmtvandssystemer, såsom koblingsled og kugleventiler, skal også svare til PN20/PN25-klassifikationer. Må ikke blandes med lavtrykstilbehør.
7. Nøglepunkter for at undgå udvælgelsesfejl
1. Stol ikke udelukkende på PN-etiketten. Den faktiske trykkapacitet falder ved høj temperatur. Opgrader et niveau, når du vælger til varmtvandsapplikationer.
2. Almindelig PPR må ikke udsættes for direkte sollys udendørs. Brug UV-bestandigt materiale eller giv skyggebeskyttelse.
3. For systemer med store trykudsving skal der reserveres tilstrækkelig sikkerhedsmargin. Vælg ikke rør, der knap opfylder designtrykket.
4. Det anbefales at bruge rør og fittings fra samme serie til hele systemet for at sikre korrekt hot melt-kompatibilitet.
